Có phải bạn đang gặp khó khăn trong việc lắp phao điện tự ngắt máy bơm nước sao cho đúng cách? Trong bài viết này, Hưng Thịnh chia sẻ cách lắp phao điện máy bơm nước chi tiết trong thực tế và đúng kỹ thuật để giúp bạn tự tin hơn trong quá trình thực hiện. Hãy cùng chúng tôi tìm hiểu ngay nhé!
Tìm hiểu về phao điện:
Phao điện là gì?
Phao điện, được biết đến với nhiều tên gọi khác nhau như rờ le điện, phao bồn nước, hoặc phao bơm nước tự động, là một thiết bị tự động quan trọng trong hệ thống bơm nước. Chức năng chính của phao điện là tự động kiểm soát mức nước trong các bồn hoặc bể nước.
Khi nước đạt đến mức đầy, hoặc khi mức nước giảm xuống đến mức cạn, phao điện sẽ tự động mở hoặc ngắt mạch điện của máy bơm. Điều này giúp đảm bảo rằng máy bơm chỉ hoạt động khi cần thiết, ngăn chặn tình trạng quá tràn hoặc cạn kiệt nước.
Vì vậy, phao điện chống tràn thường được lắp đặt trong các bồn nước, bể nước, đặc biệt là ở những vị trí có độ cao lớn.
Không chỉ giới hạn trong việc chống tràn, phao điện còn thường được sử dụng trong các bồn ngầm hoặc bồn nước thấp để đảm bảo rằng máy bơm sẽ ngừng hoạt động khi mức nước giảm đến mức an toàn.
Điều này giúp bảo vệ máy bơm khỏi tình trạng quá tải và gia tăng tuổi thọ của nó.

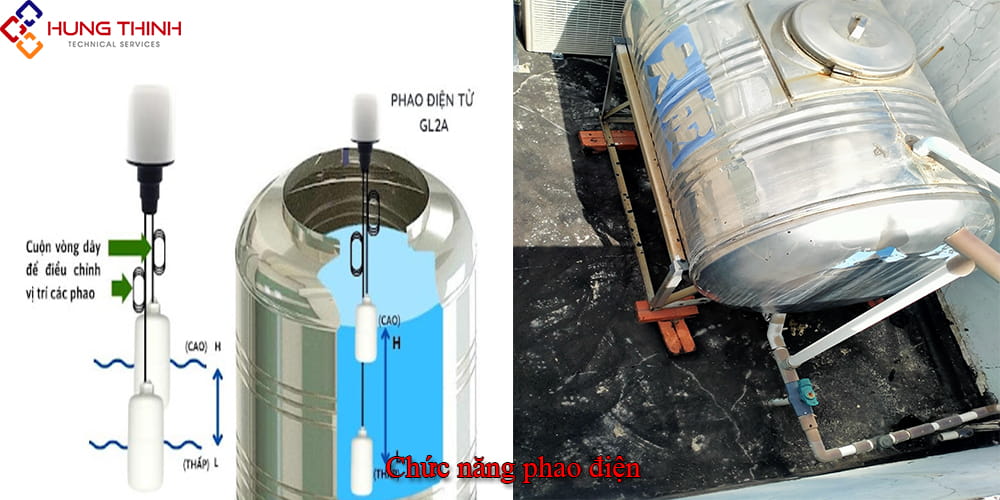

Chức năng của phao điện:
Phao điện có 2 chức năng chính:
Phao điện chống cạn:
Phao điện chống cạn đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu suất của hệ thống máy bơm nước. Được tích hợp đặc biệt cho các bồn chứa hoặc hầm chứa nước, thiết bị này đảm bảo việc cung cấp nước cho máy bơm một cách hiệu quả và an toàn.
Khi mức nước trong bồn hay hầm chứa giảm xuống mức đáng kể và máy bơm sắp hết nước để hút, phao điện chống cạn sẽ tự động ngắt mạch điện, làm cho máy bơm dừng lại. Hành động này không chỉ giúp tránh tình trạng cạn kiệt nước mà còn bảo vệ máy bơm khỏi nguy cơ cháy máy, đảm bảo an toàn cho cả hệ thống.
Đặc biệt, phao điện chống cạn là một phần quan trọng trong việc tối ưu hóa hoạt động của máy bơm nước, ngăn chặn quá trình làm việc không hiệu quả và giúp gia tăng tuổi thọ cho máy bơm.
Sự linh hoạt và độ tin cậy của phao điện chống cạn đồng thời giúp duy trì hiệu suất của hệ thống và giảm nguy cơ hỏng hóc, làm cho quá trình cung cấp nước trở nên ổn định và an toàn hơn.
Phao điện chống tràn:
Phao điện chống tràn đóng vai trò quan trọng trong việc kiểm soát mức nước trong các bồn nước hoặc hầm chứa, nơi mà máy bơm trực tiếp đưa nước vào. Thiết bị này hoạt động dựa trên nguyên lý đơn giản và linh hoạt. Khi nước trong bồn nước hoặc hầm chứa tiếp cận mức đầy, phao điện tự động kích hoạt và ngưng mạch điện của máy bơm.
Quá trình canh chỉnh phao được thực hiện một cách dễ dàng, giúp máy bơm ngừng hoạt động khi mức nước đạt đến mức đã được thiết lập. Điều này ngăn chặn quá trình tràn bồn nước hoặc hầm chứa, giữ cho mức nước luôn ổn định và an toàn. Khi nước giảm xuống đến mức cần thiết, phao điện lại mở mạch điện, kích hoạt máy bơm để bơm nước trở lại.
Phao điện chống tràn không chỉ giúp duy trì mức nước ổn định mà còn làm giảm nguy cơ quá tải máy bơm và tiết kiệm năng lượng. Với sự tự động hóa này, hệ thống trở nên linh hoạt và hiệu quả hơn, mang lại tiện ích và an ninh cho người sử dụng.
Đặc điểm phao điện bồn nước:
Nguồn điện:
Hỗ trợ cả nguồn điện AC và DC, tạo sự linh hoạt trong lựa chọn nguồn điện.
Trọng lượng:
Duy trì trọng lượng nhẹ với chỉ 1kg, giúp dễ dàng trong quá trình lắp đặt và vận chuyển.
Điện áp:
Điện áp hoạt động có thể là 1/2 HP ở 120VA hoặc 220VA, đảm bảo khả năng hoạt động mạnh mẽ của động cơ.
Động cơ tải lên:
Động cơ có khả năng tải lên đến 13.3 Amps, đảm bảo khả năng vận hành ổn định và hiệu quả.
Kích thước phao:
Kích thước nhỏ gọn với 4.1x3x1.6 inch (105x78x41mm), giúp dễ dàng tích hợp vào các bồn nước hoặc hầm chứa.
Nhiệt độ:
Thích ứng với môi trường nước với mức nhiệt độ hoạt động từ 0 đến 140 độ C, đảm bảo sự linh hoạt và đa dạng trong ứng dụng.
Những đặc điểm này giúp phao điện bồn nước trở thành một giải pháp đáng tin cậy và linh hoạt trong việc kiểm soát mức nước, đồng thời đáp ứng hiệu quả các yêu cầu khác nhau của hệ thống bơm nước.

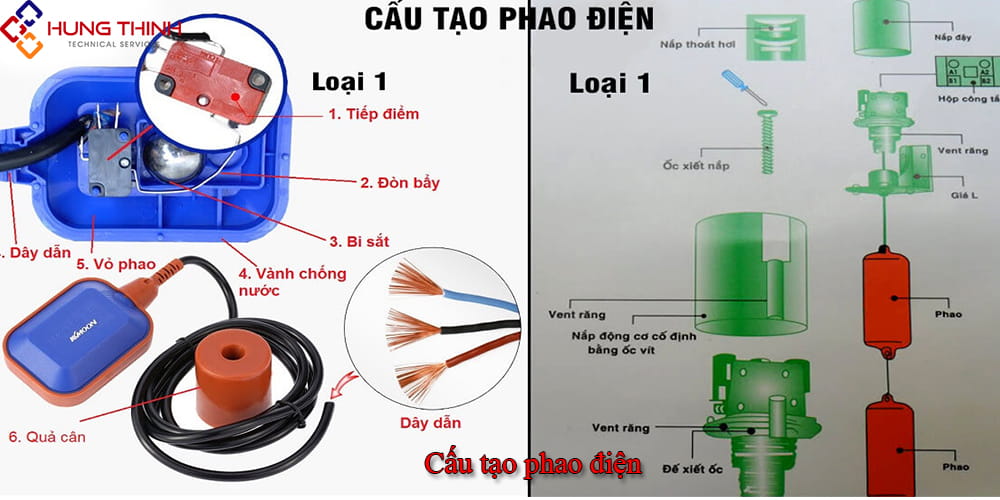

Cấu tạo của phao điện:
Phao điện là một thiết bị cực kỳ quan trọng trong hệ thống bơm nước, và cấu tạo của nó bao gồm nhiều bộ phận có chức năng cụ thể. Dưới đây là mô tả về cấu tạo và chức năng của hộp công tắc trong phao điện:
Cấu tạo của phao điện:
- Nắp thoát hơi: Phục vụ để thoát hơi, giữ cho hệ thống không bị áp suất quá mức.
- Ốc siết năm: Dùng để điều chỉnh độ cao của phao, tùy thuộc vào mức nước mà bạn muốn kiểm soát.
- Vent răng: Được sử dụng để giữ cho không khí không xâm nhập vào hệ thống, giữ cho nước luôn trong tình trạng sạch sẽ.
- Nắp đậy: Bảo vệ và giữ cho các bộ phận bên trong phao điện an toàn và không bị ảnh hưởng bởi các yếu tố môi trường bên ngoài.
- Đế siết ốc: Là một phần quan trọng giúp kết nối vững chắc giữa các bộ phận của phao điện.
- Củ Phao: Đây là bộ phận chính chứa công tắc để điều khiển việc bật/tắt máy bơm nước.
- Giá bắt: Dùng để giữ củ phao ổn định trong quá trình hoạt động.
- Hộp công tắc:
- Được đánh dấu các ký hiệu A1, A2, B1, B2.
- Cặp A1, A2 có chức năng gắn chống tràn, điều khiển khi nước lên đến mức đầy.
- Cặp B1, B2 có chức năng gắn chống cạn, điều khiển khi nước giảm xuống đến mức cần thiết.
Thông qua các cặp công tắc này, hộp công tắc giúp phao điện thực hiện các chức năng chính một cách hiệu quả, đảm bảo an toàn và ổn định cho hệ thống bơm nước.
Sự khác biệt trong nguyên lý hoạt động của phao cơ và phao điện chống tràn:
Phao cơ và phao điện là hai thiết bị phổ biến trong việc kiểm soát mực nước và chống tràn, nhưng nguyên lý hoạt động của chúng khác nhau đáng kể.
Phao cơ chống tràn:
Phao cơ hoạt động dựa trên sự thay đổi mực nước trong bồn chứa mà không cần sử dụng nguồn điện. Cơ chế vận hành đơn giản:
- Khi mực nước trong bồn hạ xuống dưới mức cho phép, phao cơ sẽ tự động mở van cấp nước, cho phép nước chảy vào bồn.
- Khi bồn chứa đã đầy, phao cơ sẽ đóng van để ngăn nước tiếp tục chảy.
Ưu điểm của phao cơ là tính ổn định và tiết kiệm năng lượng, không phụ thuộc vào nguồn điện.
Phao điện chống tràn tự động:
Phao điện tự động thường được sử dụng trong hệ thống bơm nước từ giếng khoan hoặc các nguồn nước sâu, vận hành hoàn toàn tự động nhờ nguồn điện:
- Khi mực nước trong bồn giảm, phao điện sẽ kích hoạt máy bơm để hút nước từ giếng và bơm lên bồn chứa.
- Khi mực nước đạt đến mức quy định, phao sẽ ngắt nguồn điện, dừng hoạt động của máy bơm.
Ưu điểm của phao điện là khả năng hoạt động chính xác, hạn chế sự cố chập điện và cháy nổ máy bơm do quá tải.

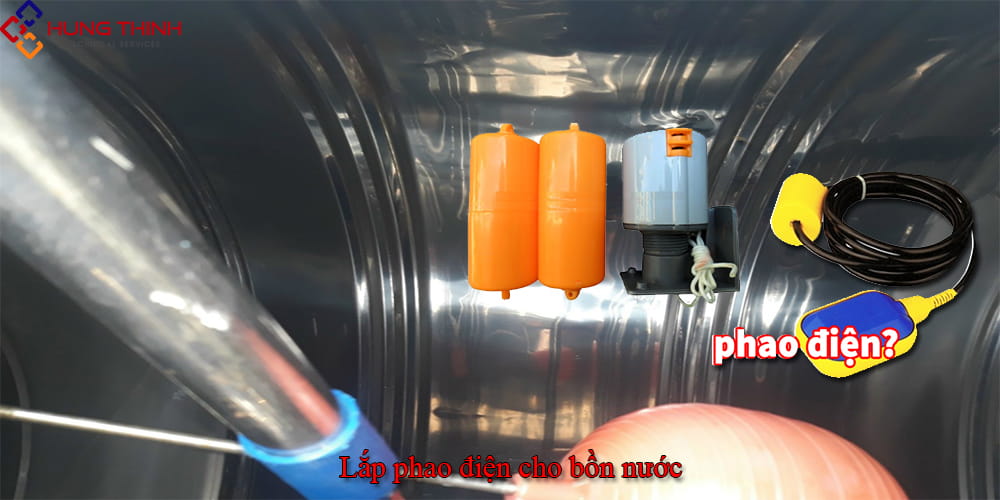

Hướng dẫn cách lắp phao điện máy bơm nước đúng kỹ thuật và an toàn:

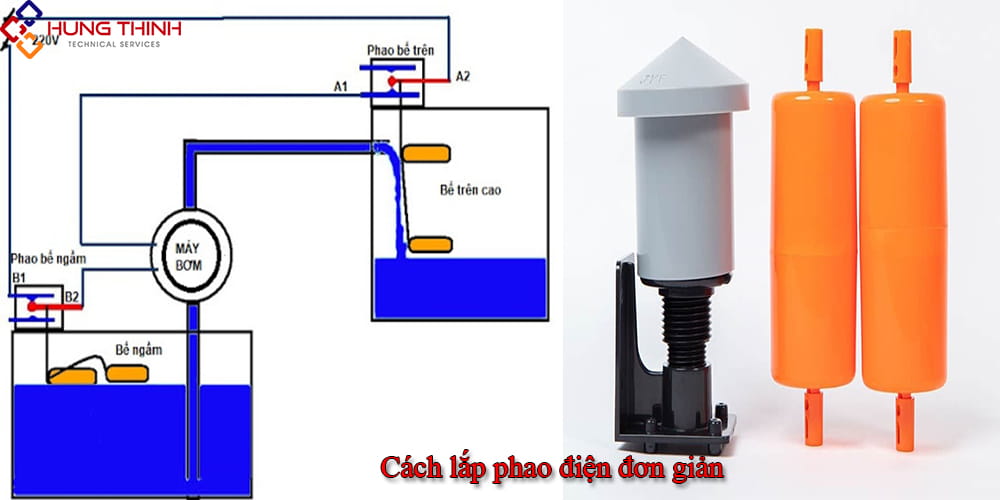

Cách lắp phao điện đơn giản:
Sơ đồ lắp phao điện máy bơm nước:
Mô tả sơ đồ lắp đặt phao điện đơn giản nhất hiện nay:
- Máy bơm: Máy bơm được kết nối với nguồn điện thông qua phao điện. Khi phao điện đóng tiếp điểm, mạch điện được kết nối, kích hoạt máy bơm.
- Nguồn điện cấp: Cung cấp nguồn điện cấp cho hệ thống. Điểm A1 của phao điện được kết nối với nguồn điện.
- Đầu vào phao (A1): Đây là điểm cấp nguồn từ nguồn điện đến phao điện. Nếu mực nước đạt đến mức đặt trước, phao điện sẽ đóng tiếp điểm.
- Đầu vào phao (A2): Đầu dây của máy bơm được kết nối với phao điện tại điểm A2. Khi mực nước thấp, phao điện dựt xuống, đóng tiếp điểm, và mạch điện được truyền vào máy bơm.
- Cách lắp chống cạn (B1, B2): Điểm B1 và B2 của phao điện được sử dụng để lắp đặt chống cạn. Khi bồn đầy, phao điện nâng lên, đóng tiếp điểm, và ngưng hoạt động để ngăn chặn tình trạng chạy khô của máy bơm.
Sơ đồ này đơn giản nhưng hiệu quả, đảm bảo rằng máy bơm chỉ hoạt động khi cần thiết và tránh được các tình huống rủi ro như chạy khô hay quá tràn.
Ưu điểm và nhược điểm việc gắn phao điện:
Ưu điểm:
- Đơn giản và dễ lắp: Cách gắn này chỉ sử dụng 3 thiết bị chính là nguồn điện, phao điện bồn nước và máy bơm, giúp quá trình lắp đặt trở nên đơn giản và thuận tiện.
- Tiết kiệm chi phí và nguyên vật liệu: Với ít thiết bị và nguyên vật liệu cần thiết, cách gắn này giúp giảm chi phí và tối ưu hóa nguồn lực.
- Hiệu quả trong việc bảo vệ máy bơm: Qua quá trình sử dụng, cách gắn này có thể giúp ngăn chặn tình trạng hư tiếp điểm của phao điện do hoạt động nhiều nhanh, tăng độ bền và độ tin cậy của hệ thống.
Nhược điểm:
- Nguy cơ hư tiếp điểm: Do tiếp điểm của phao điện liên quan trực tiếp đến việc mở đóng máy bơm, nếu phao điện hoạt động quá mức nhanh, có thể gây hư hại hoặc mòn tiếp điểm, ảnh hưởng đến hiệu suất và tuổi thọ của phao.
- Giải pháp hỗ trợ cần thiết: Để khắc phục vấn đề trên, cách gắn này đề xuất việc sử dụng một thiết bị hỗ trợ, có thể là rơ le hoặc các giải pháp khác, để bảo vệ và làm tăng độ ổn định của tiếp điểm phao điện. Cách gắn đơn giản này có ưu điểm là tích hợp cơ bản và chi phí thấp, nhưng cần sự chú ý đối với nguy cơ hư tiếp điểm. Sự thêm vào của thiết bị hỗ trợ sẽ là giải pháp hiệu quả để bảo vệ và nâng cao hiệu suất của hệ thống.
Cách lắp phao điện máy bơm nước với khởi động từ chuyên nghiệp:
Khởi động từ là gì?
Khởi động từ, hay còn được gọi là Contactor, là một thiết bị quan trọng trong hệ thống điện, thực hiện chức năng đóng cắt các mạch điện động lực.
Được ứng dụng rộng rãi trong nhiều lĩnh vực, khởi động từ giúp điều khiển các thiết bị như động cơ, tụ bù, hệ thống chiếu sáng, bơm nước và nhiều thiết bị khác, thông qua các chế độ như nút nhấn, tự động hoặc điều khiển từ xa.
Cấu trúc của khởi động từ:
- Các tiếp điểm chính bao gồm A1, A2, L1, L2, L3, T1, T2, T3.
- Mạch điện bình thường từ L1 qua T1 ngắt, L2 qua T2 ngắt, L3 qua T3 ngắt. Khi có dòng điện chạy qua A1 và A2, mạch sẽ được nối thông nhau.
Hoạt động của khởi động từ:
- Nút nhấn của khởi động từ tự động đóng khi có dòng điện chạy qua tiếp điểm A1 và A2 của Contactor.
- Công dụng này của khởi động từ được áp dụng để khởi động bơm trong hệ thống.
Sơ đồ cách gắn và hoạt động:
- Nối dây từ nguồn cấp vào L1, sau đó kết nối một sợi vào A1 để có nguồn cấp.
- Tiếp theo, dùng một sợi từ nguồn cấp vào L3 của Contactor và từ L3 này cấp xuống điểm A1 của phao điện.
- Từ điểm còn lại của phao điện (A2), tiến hành kết nối vào A2 của khởi động từ.
- Các điểm T1 và T3 sẽ được kết nối xuống bơm.
Cách lắp đơn giản này giúp khởi động từ hoạt động một cách hiệu quả, điều khiển bơm nước một cách tự động và linh hoạt trong hệ thống.
Nguyên lý hoạt động của cách này như sau:
- Mức nước thấp: Khi mực nước trong bồn giảm xuống mức thấp, phao điện dựt xuống, đóng mạch điện giữa điểm A1 và A2 của khởi động từ.
- Điện nối thông nhau: Khi mạch điện giữa A1 và A2 được đóng, điện sẽ cấp vào A2 của khởi động từ. Theo cách hoạt động của khởi động từ, khi A1 và A2 có dòng điện chạy qua, các tiếp điểm L1, L2, L3 và T1, T2, T3 sẽ nối điện với nhau.
- Khởi động bơm: Việc nối điện này kích hoạt máy bơm. Bơm bắt đầu hoạt động và bắt đầu đẩy nước lên.
- Mức nước tăng lên: Khi mực nước trong bồn tăng lên và phao điện nổi lên, mạch điện giữa A1 và A2 sẽ mở ra, cắt ngắt dòng điện vào A2 của khởi động từ.
- Ngưng hoạt động bơm: Khi mạch giữa A1 và A2 mở, máy bơm sẽ ngừng hoạt động. Quá trình này diễn ra liên tục theo tình trạng nước trong bồn.
Tính hiệu quả của cách hoạt động:
- Hệ thống tự động khởi động và ngừng bơm nước dựa trên mức nước trong bồn.
- Cách này giúp tiết kiệm năng lượng và ngăn chặn máy bơm hoạt động không cần thiết.
- An toàn và hiệu quả trong việc duy trì mức nước ổn định trong bồn.
Vậy vì sao theo cách này phao điện sài lại bền?
Đóng/mở đơn giản:
Phao điện trong hệ thống này chỉ đảm nhận vai trò mở/đóng mạch của khởi động từ. Vai trò này đơn giản và ít gặp các tác động mô cơ học so với việc trực tiếp điều khiển bơm nước.
Ngăn chặn tác động cơ học trực tiếp từ bơm:
Vai trò của phao điện chỉ là mở/đóng mạch điện, không trực tiếp tham gia vào quá trình hoạt động cơ học của bơm. Điều này giảm áp lực và tác động trực tiếp lên phao điện, giữ cho nó không bị hỏng nhanh chóng.
Tóm lại, cách lắp đặt này giúp phao điện hoạt động trong điều kiện làm việc lý tưởng, giảm bớt các yếu tố có thể gây tổn hại và từ đó gia tăng độ bền của nó trong hệ thống bơm nước.
Cách lắp phao điện máy bơm nước với bể ngầm và bể chứa trên cao:
Sơ đồ lắp đặt phao điện với hệ thống máy bơm nước với 2 bồn:
Cách gắn phao điện 2 bồn như sau:
Cần có 2 phao cho 2 bồn, 1 phao bồn thấp và 1 phao bồn cao như hình:
Bước 1: Cấp nguồn điện:
Nguồn điện chính:Nguồn điện được cấp vào cả hai đầu của phao điện.
- Phao bồn thấp: Đấu vào điểm B1 của phao bồn thấp.
- Phao bồn cao: Đấu vào điểm A2 của phao bồn cao.
Bước 2: Kết nối với máy bơm:
Phao bồn thấp:
- Điểm B2 của phao bồn thấp được kết nối với một đầu dây điện của máy bơm.
- Đầu dây điện còn lại của máy bơm được cấp vào điểm A1 của phao bồn cao.
Nguyên lý hoạt động của phao:
Cách hoạt động của sơ đồ trên như sau:
Bồn thấp:
- Khi mực nước trong bồn thấp đạt đến mức đặt trước, phao bồn thấp sẽ bắt đầu nổi lên, đẩy tiếp điểm B1 lên và đóng mạch giữa B1 và B2 của phao bồn thấp.
- Mạch điện trở thành một vòng kín, cấp điện cho máy bơm thông qua đầu B2.
Máy bơm hoạt động:
- Khi mạch điện được kết nối và đóng kín, máy bơm sẽ nhận được nguồn điện và bắt đầu hoạt động.
- Máy bơm sẽ đưa nước từ bồn thấp lên và chuyển vào hệ thống.
Bồn cao:
- Khi mực nước tăng lên và đạt đến mức của bồn cao, phao bồn cao sẽ đóng mạch giữa A1 và A2, tạo thành một vòng kín cấp điện.
- Nếu mạch của phao bồn thấp mở, máy bơm vẫn tiếp tục hoạt động do đang nhận nguồn điện từ phao bồn cao.
Điều kiện hoạt động:
- Để máy bơm hoạt động, cần phải thỏa mãn cả hai điều kiện: bồn thấp đầy nước và bồn cao hụt nước.
- Nếu một trong hai điều kiện trên không được đáp ứng, máy bơm sẽ không hoạt động.
Quy trình hoạt động này giúp đảm bảo rằng máy bơm chỉ hoạt động khi cần thiết, tiết kiệm năng lượng và độ bền của máy bơm và phao điện trong thời gian dài.
Nguyên tắc lắp đặt phao điện máy bơm nước đúng cách, an toàn:
Vai trò của phao điện:
Phao điện hoạt động như một công tắc điện tự động. Khi bồn chứa hết nước, trọng lượng của hai quả bóng hình trụ sẽ kéo công tắc và đóng mạch điện.
Ngược lại, khi bồn chứa đầy nước, hai quả bóng nổi lên, dây buộc hai quả bóng trùng và công tắc sẽ tự động ngắt mạch điện.
Tiện ích của phao tự động:
- Phao tự động cho bồn nước giúp tự động hóa quá trình bơm nước. Không cần phải giám sát máy bơm liên tục khi bồn nước hết hoặc đầy.
- Tránh tình trạng quên tắt máy bơm, nguy cơ tràn nước, lãng phí điện năng, và hỏng máy bơm.
Hệ thống an toàn:
- Lắp đặt phao tự động kết hợp với rơ le bồn nước giúp tạo ra một hệ thống an toàn và hiệu quả.
- Khi cần bơm nước, phao tự động sẽ kích hoạt máy bơm. Ngược lại, khi nước đầy, hệ thống sẽ tự động ngắt máy bơm để tránh tràn nước và hao tốn điện năng.
Lợi ích:
- Tiết kiệm năng lượng: Hệ thống tự động hóa giúp tiết kiệm năng lượng bằng cách chỉ hoạt động khi cần thiết.
- An toàn: Ngăn chặn rủi ro tràn nước và hỏng máy bơm.
- Thuận tiện: Giảm công đoạn giám sát và điều khiển thủ công, tăng tính thuận tiện cho người sử dụng.
Khi nào nên sử dụng phao cơ hoặc phao điện chống tràn?
Việc lựa chọn sử dụng phao cơ hay phao điện chống tràn phụ thuộc vào nguồn cấp nước và hệ thống bơm nước của bạn. Dưới đây là các trường hợp cụ thể:
Sử dụng phao cơ:
Phao cơ thích hợp cho các hệ thống sử dụng nước máy trực tiếp từ thủy cục. Nguyên lý hoạt động của phao cơ dựa vào mực nước trong bồn chứa:
- Khi mực nước đầy, phao sẽ tự động đóng van nước, ngắt nguồn cấp.
- Thông thường, khi bồn chứa đầy khoảng 1/3 dung tích, phao sẽ ngắt để duy trì sự ổn định của hệ thống.
Phao cơ không yêu cầu nguồn điện, đơn giản và phù hợp với hệ thống cấp nước ổn định.
Sử dụng phao điện chống tràn:
Phao điện chống tràn được sử dụng trong hệ thống bơm nước, đặc biệt là khi bơm nước từ giếng khoan lên bồn chứa. Nguyên lý vận hành tự động giúp phao điều khiển máy bơm một cách linh hoạt:
- Khi mực nước trong bồn cạn, phao sẽ kích hoạt máy bơm để bơm nước vào bồn.
- Khi mực nước đầy, phao sẽ ngắt điện và tắt máy bơm tự động.
Phao điện rất hiệu quả trong việc bảo vệ máy bơm và duy trì nguồn nước ổn định mà không cần giám sát.
Khi nào nên sử dụng cả phao cơ và phao điện chống tràn?
Thông thường, hệ thống cấp nước chỉ cần sử dụng một trong hai loại phao cơ hoặc phao điện để điều chỉnh mực nước trong bồn chứa. Tuy nhiên, trong một số trường hợp đặc biệt, việc kết hợp cả hai loại phao sẽ giúp đảm bảo an toàn tối đa và ngăn chặn tình trạng tràn nước.
Ví dụ, khi sử dụng hệ thống phao điện để bơm nước từ giếng hoặc nguồn nước vào bồn chứa, phao điện sẽ ngắt máy bơm khi bồn nước đã đầy. Tuy nhiên, vào ban đêm, khi áp lực nước máy tăng lên mạnh, nước có thể tiếp tục chảy vào bồn chứa dù máy bơm đã ngừng hoạt động. Lúc này, phao điện không thể kiểm soát lượng nước dư thừa, dẫn đến nguy cơ tràn nước.
Để khắc phục tình trạng này, việc lắp đặt thêm phao cơ sẽ đóng vai trò là “hệ thống an toàn thứ hai.” Khi nước dâng lên vượt mức kiểm soát của phao điện, phao cơ sẽ tự động ngắt nguồn nước chính, ngăn ngừa hoàn toàn hiện tượng tràn bồn chứa.
Việc sử dụng đồng thời cả phao cơ và phao điện trong trường hợp cần đảm bảo tuyệt đối chống tràn là giải pháp hiệu quả, đặc biệt là khi có sự thay đổi bất thường về áp lực nước trong hệ thống.
Kết luận:
Trên đây là những chia sẻ quý báu từ Điện Nước Hưng Thịnh về cách lắp đặt phao điện tự ngắt cho máy bơm nước một cách an toàn và hiệu quả. Bài viết đã trình bày một cách chi tiết và dễ hiểu về nguyên tắc hoạt động của phao điện, cũng như quy trình lắp đặt để đảm bảo máy bơm hoạt động một cách linh hoạt và tiết kiệm năng lượng.
Đừng ngần ngại áp dụng những kiến thức này để tối ưu hóa hệ thống máy bơm nước trong ngôi nhà của bạn. Để biết thêm thông tin và hỗ trợ từ dịch vụ lắp đặt phao điện cho máy bơm, hãy liên hệ với Điện Nước Hưng Thịnh qua số hotline: 0906.765.021 – 0911.048.049.
